Planificateur d'arrosage pour votre jardin
Planifiez simplement votre arrosage de jardin en ligne, avant de l'installer.

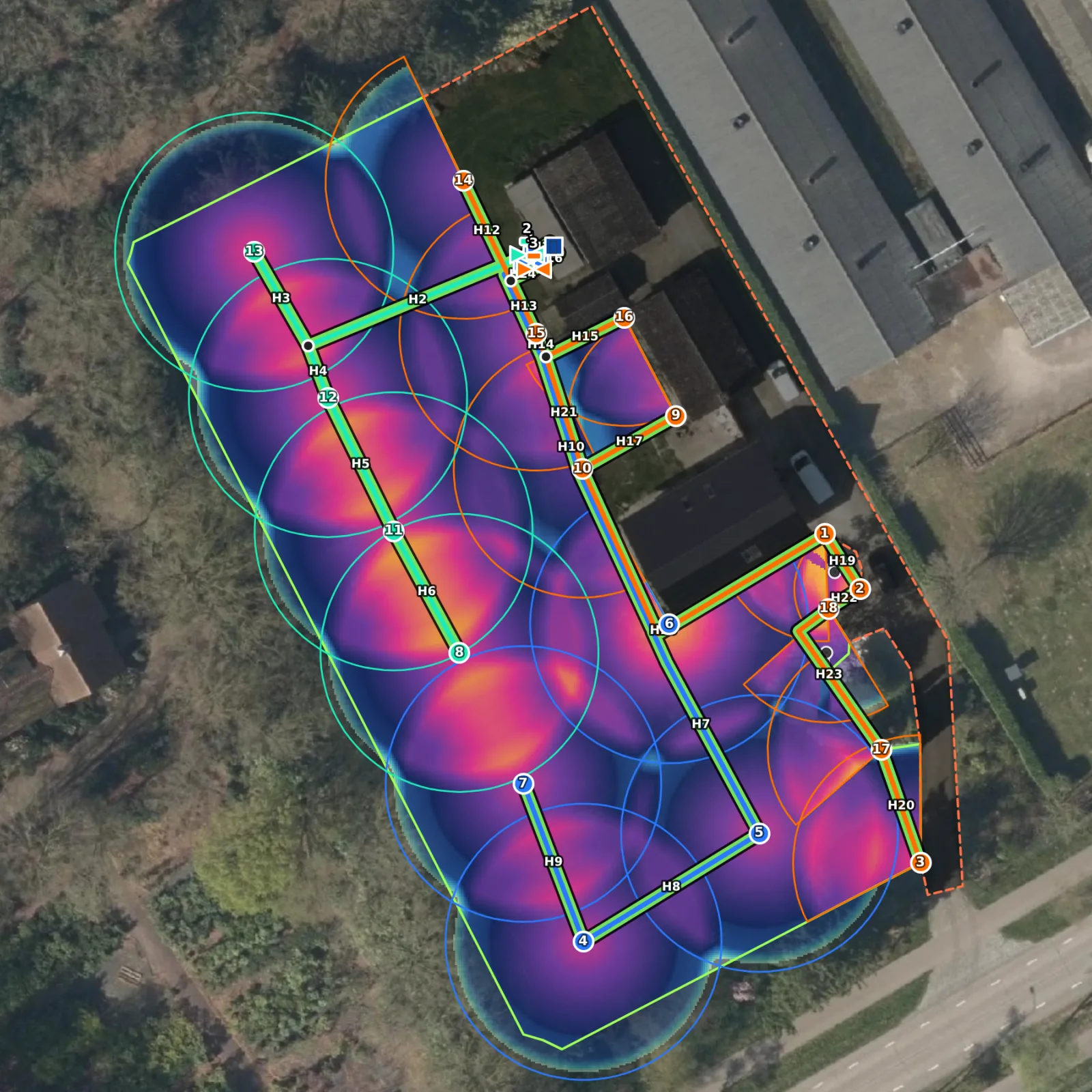

Rainplot calcule un système d'arrosage automatique pour votre jardin : la pression à chaque arroseur, l'eau reçue par chaque partie de la pelouse, les zones, les tuyaux et le prix des pièces.
Un compte gratuit suffit. Le tutoriel fonctionne même sans.
Avec les données des fabricantsHunter · Rain Bird · Gardena · VYR · Grundfos · DAB · Pedrollo
- Jardin
- 3 360 m²
- Arroseurs
- 18
- Zones
- 3
- Alimentation
- pompe, DAB Jet 300 M
- Eau par arrosage
- trop peuobjectiftrop
Étapes
Comment ça marche
Six étapes. Les images sont des captures de l'application.
-
01Dessiner
Concevez votre plan d'arrosage
Dessinez votre jardin sur la photo aérienne de votre adresse, qui est à l'échelle. Terrasse, allées et massifs restent à part, en surfaces exclues.
-
02Arroseurs
Placez les arroseurs
Choisissez marque, modèle et buse : tuyères et turbines escamotables Rain Bird, Hunter et d'autres. À chaque arroseur, l'application recalcule la carte de pluviométrie.
-
03Ajuster
Ajustez l'angle de l'arroseur
Réglez l'angle d'un arroseur et l'eau suit, en direct.
-
04Planificateur
Zones et tuyaux du planificateur

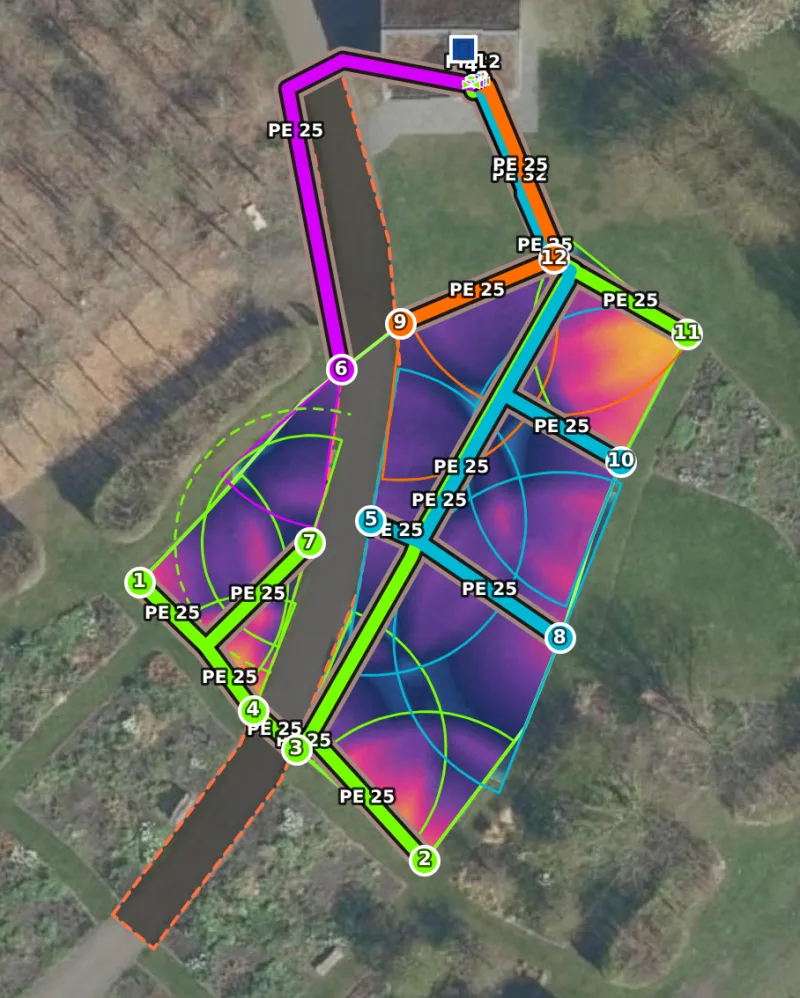

Le planificateur répartit les arroseurs en zones et trace tuyaux, électrovannes et collecteur, selon votre robinet ou votre pompe.
-
05Pression
Pression à chaque arroseur

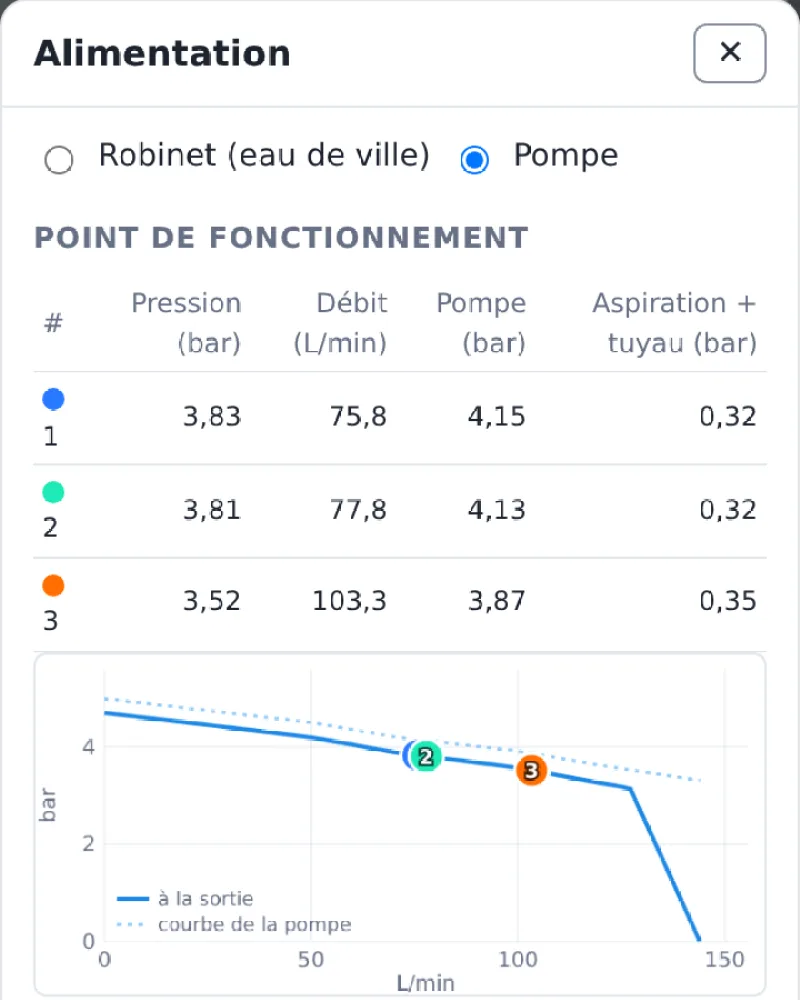

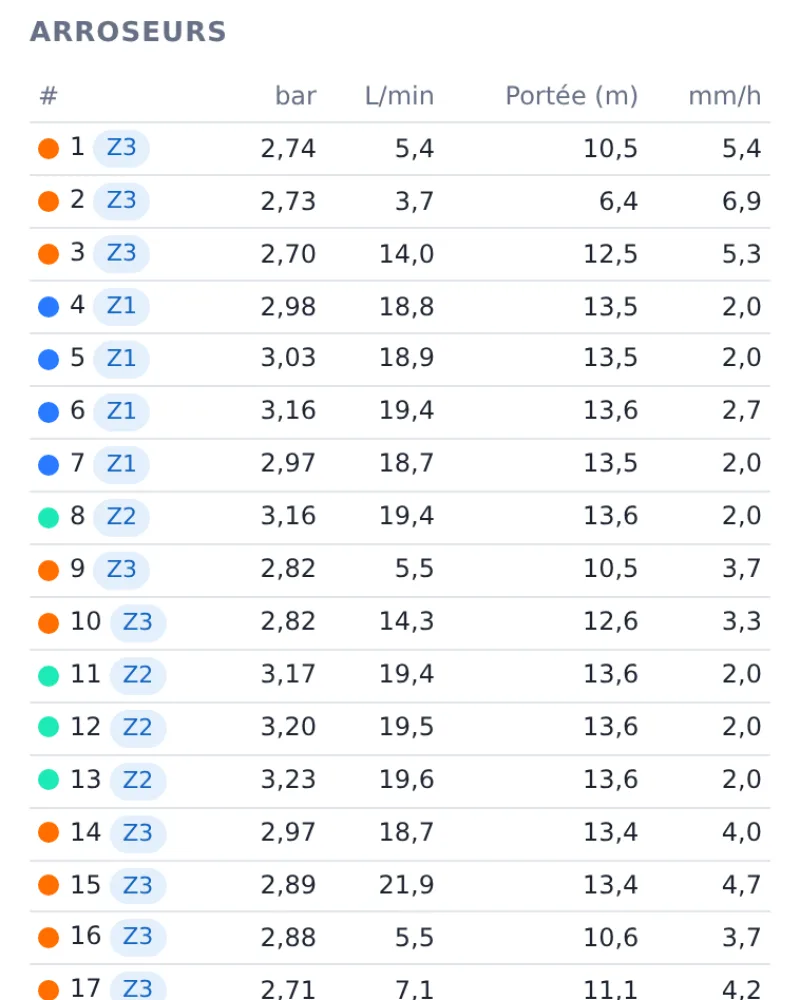

La courbe de la pompe montre le point de fonctionnement de chaque zone, et les tableaux la pression à chaque arroseur.
-
06Commander
Liste d'achats

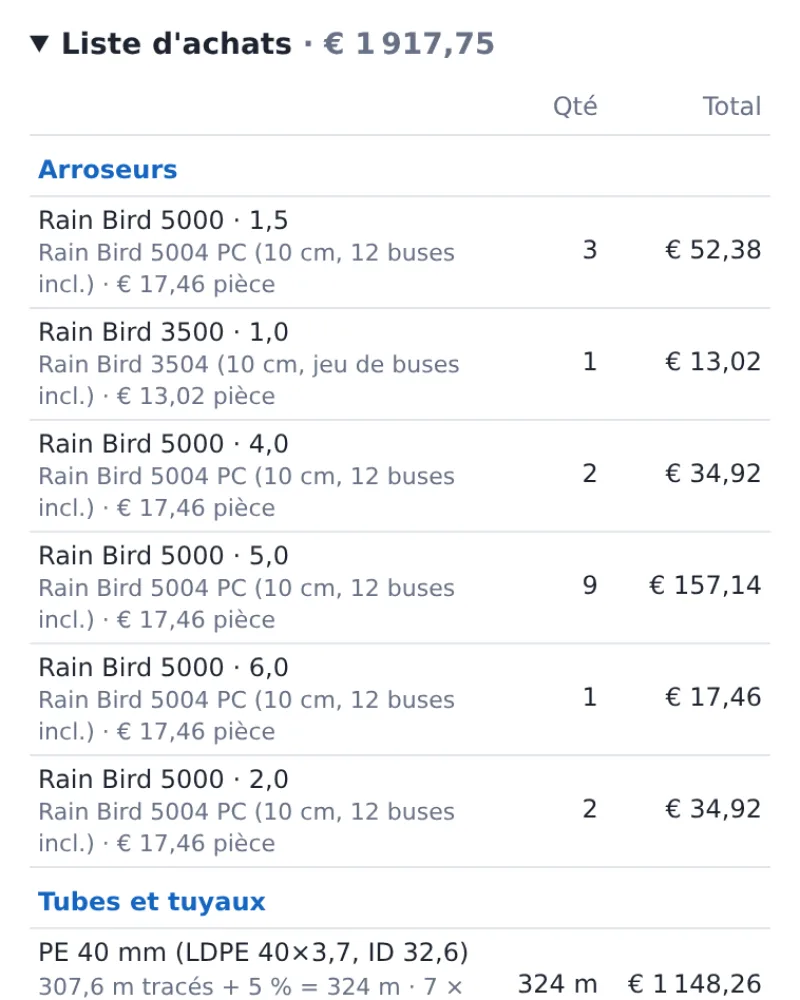

Chaque pièce avec quantité et prix, de l'arroseur au coude. Achetez où vous voulez.
01–04 : le jardin d'exemple du tutoriel. 05, 06 et en haut : un vrai jardin de 3 360 m².
Fonctions
Autres fonctions
Fonctions que le tutoriel ne présente pas.
-
Plan
Importez un plan
Posez un projet de jardin ou un plan de masse (PNG, JPG ou PDF) sur la carte. Rendez-le transparent, mettez-le à l'échelle et faites-le pivoter jusqu'à ce qu'il corresponde, puis dessinez le jardin dessus. Pas besoin de photo aérienne : le plan fonctionne aussi sur la carte blanche.
-
Zones
Une zone à la fois
Affichez une seule zone et voyez ce qu'elle arrose pendant qu'elle fonctionne, puis tout le programme.
-
Obstacles
Les arbres arrêtent l'eau
Dessinez un arbre, un poteau ou une clôture. L'eau ne passe pas derrière, et la carte montre où.
-
Mesure
Pointez n'importe quel endroit
Mesurer la pluie : l'eau par arrosage à cet endroit, comparée à votre cible.
-
Pompe
Pompe trop petite ? Voyez celles qui conviennent
Pour chaque zone, ce qu'il faut à la source, et les pompes qui y arrivent. Choisissez-en une et tout est recalculé.
-
Raccords
Voyez les raccords sur la carte
Tés, coudes et raccords sur la carte, là où la liste d'achats les place. Les tuyaux d'une même tranchée sont côte à côte.
-
PDF
Tout le plan en PDF

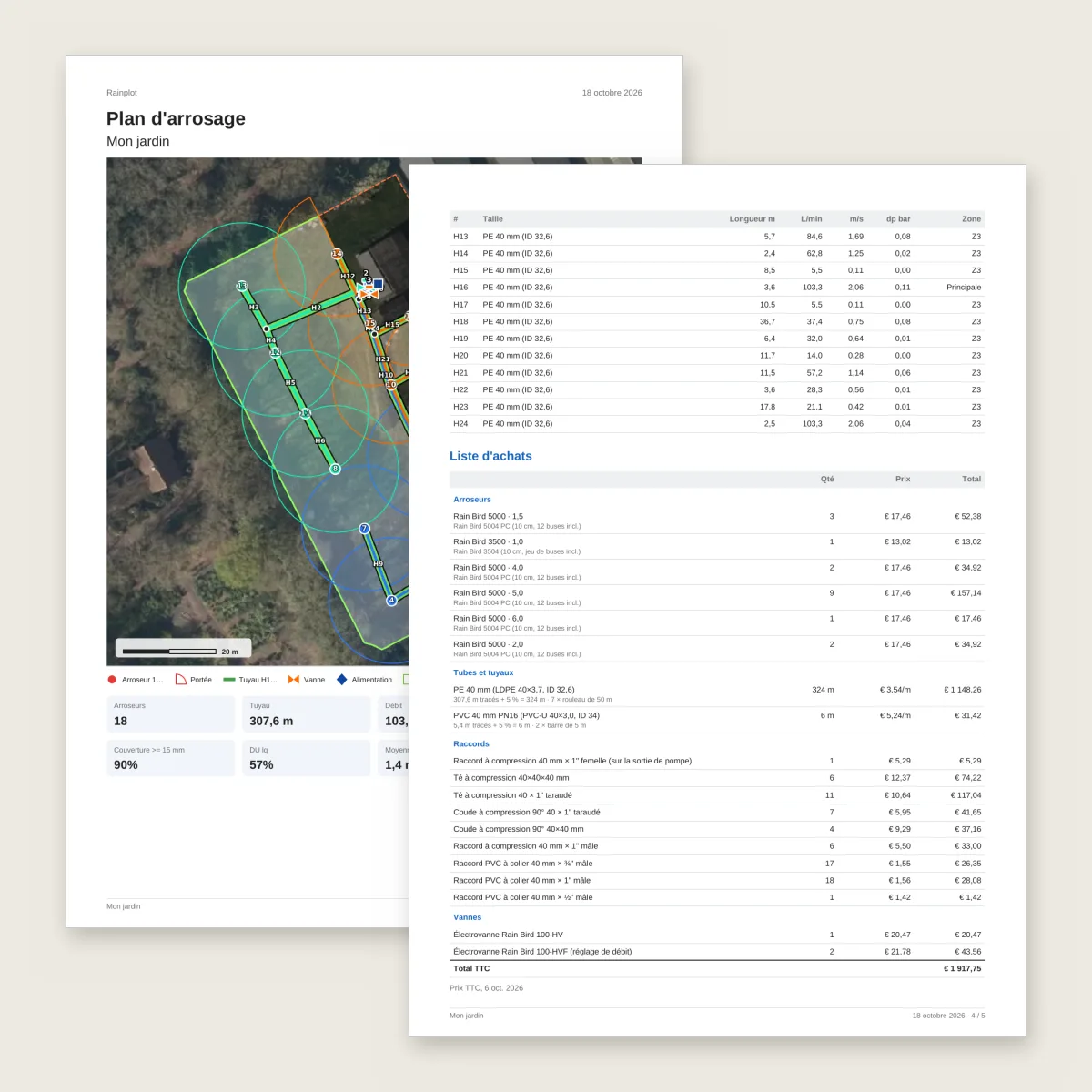

Carte, carte de pluviométrie, durées d'arrosage, chaque arroseur et tuyau, et la liste d'achats.
Zones, mesure, pompe, raccords et PDF : un vrai jardin de 3 360 m². Obstacles : un jardin sur fond blanc.
Calculs
Ce que calcule Rainplot
Pour chaque projet, vous voyez :
- Pression à chaque arroseur
- bar
- Débit par zone
- L/min
- Eau par heure et par arrosage
- mm
- Uniformité
- CU · DU
- Surface sèche
- m²
- Pertes de charge dans les tuyaux et raccords
- bar
- Durée par zone
- min
- Prix par pièce et total
- €
Calculé avec les tableaux et les courbes de pompe des fabricants. Rainplot ne vend rien.
Questions
Questions fréquentes
Combien de tuyères par secteur ?
Cela dépend de votre robinet ou de votre pompe, des tuyaux et des arroseurs. Rainplot calcule la pression à chaque arroseur, et le planificateur forme les zones pour que chaque arroseur en ait assez.
La pression du réseau suffit-elle, ou faut-il une pompe ?
Placez votre robinet ou votre pompe sur la carte. Rainplot tient compte de la pression du robinet ou de la courbe de la pompe, et des pertes de charge dans les tuyaux et raccords. Pour chaque zone, vous voyez si cela suffit.
Chaque coin de pelouse sera-t-il arrosé ?
La carte de pluviométrie colore chaque endroit selon l'eau reçue. Les endroits secs se voient tout de suite, avec l'uniformité et la part sèche en chiffres.
Dois-je mesurer mon jardin ?
Non. La photo aérienne de votre adresse est à l'échelle. Pas de bonne photo ? Dessinez sur un fond blanc ou importez votre propre plan.
Quelles marques sont proposées ?
Arroseurs et buses Hunter, Rain Bird, Gardena et VYR, pompes Grundfos, DAB, Pedrollo et d'autres, avec les données des fabricants. Rainplot ne vend rien.
Quelles tuyères et turbines escamotables utiliser ?
Les tuyères et turbines escamotables Rain Bird, Hunter et d'autres, par exemple Rain Bird 1800 et 5000 ou Hunter Pro-Spray et PGP, chacune avec ses buses. Rainplot calcule avec les tableaux des fabricants.
Puis-je concevoir moi-même mon plan d'arrosage ?
Oui. Vous concevez votre arrosage automatique en ligne sur une photo aérienne de votre jardin : arroseurs, zones et tuyaux. Rainplot calcule la pression et l'eau par mètre carré, pour savoir si votre installation fonctionne avant d'acheter quoi que ce soit.
Puis-je installer mon arrosage enterré moi-même ?
Oui, Rainplot est fait pour ça. Vous obtenez un plan en PDF avec chaque arroseur, tuyau et raccord, et une liste d'achats avec quantités et prix. Creuser et raccorder, c'est à vous.
Tuyau PE ou PVC ?
Les deux. Choisissez le tuyau PE ou PVC ; Rainplot calcule la perte de charge dans chaque tuyau et chaque raccord.
Combien de temps arroser chaque zone ?
Choisissez combien de millimètres d'eau vous voulez par arrosage ; Rainplot calcule la durée de chaque zone.
Ça marche sur mon téléphone ?
Oui, mais dessiner est plus agréable sur un ordinateur ou une tablette.
Planifiez votre arrosage de jardin avec Rainplot
Commencez gratuitement avec votre propre adresse.
Commencer gratuitement
